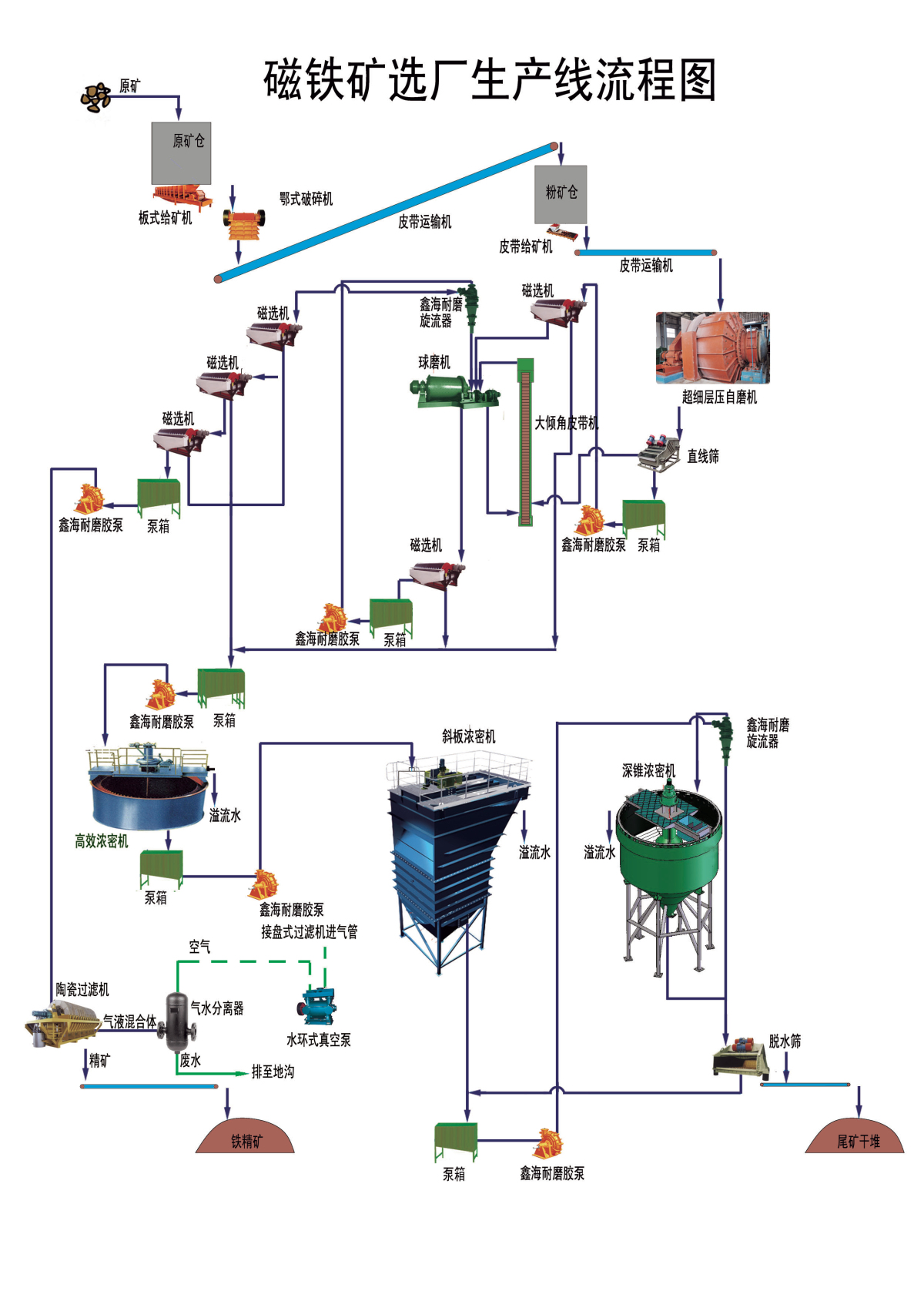

[ 铁矿选矿生产线 ] 流程导览图
铁矿选矿生产线的工艺主要是磁选，铁矿选矿生产线的流程大致为：破碎-磨矿-分级-磁选。烟台鑫海矿机公司在设计铁矿生产线和生产磁选机方面有20年经验，以下是鑫海设计的铁矿选矿生产线的标准流程。
铁矿从原矿仓通过板式给矿机进入颚式破碎机进行破碎，再进入鑫海的超细层压自磨机中进行粉磨，磨机出来的矿石通过直线振动筛筛分。筛下物将通过鑫海橡胶渣浆泵进入强磁选机进行磁选。磁选将除去矿石上的大量脉石矿物，得到的精矿与筛上物混合进入鑫海溢流型球磨机。溢流型球磨机处理的矿浆再次经过磁选机抛尾，精矿通过橡胶渣浆泵进入鑫海耐磨水力旋流器分级，溢流通过管道参与磁选，而底流返回球磨机循环使用。
磁选阶段是铁矿生产线的重点，磁选效果的好坏直接影响铁矿最终的精矿品位。烟台鑫海铁矿选矿生产线采用3段磁选流程，设备均采用烟台鑫海磁铁矿选矿设备，如强磁选机，过磨组件均衬有鑫海耐磨橡胶。
水力旋流器的溢流通过管道输送至粗选磁选机，粗选尾矿送至扫选磁选机，扫选尾矿经干式处理到尾矿库，精矿与粗选精矿混合进入精选磁选机，精选尾矿再进入粗选磁选机，在这一过程中得到的精矿即为成品矿。精矿通过鑫海耐磨胶泵打入陶瓷过滤机脱水，得到干精矿，而水经过气、水分离返回铁矿生产线。
尾矿干排工艺流程是鑫海铁矿选矿生产线中特殊的环节，采用鑫海自主研发的尾矿干排系统，其中主要设备包括高效深锥多锥浓密机、鑫海浓缩水型水力旋流器、高效多频脱水筛。
